Kompakte Multikanal- Sender und – Empfänger (4 Kanäle)CDP-TX-05M-R, CDP-RX-05M-R

CDP-TX-05M-R und CDP-RX-05M-R sind Low-Power Schmalband FSK Sende- bzw. Empfangsmodule, die speziell für Industrieanwendungen  < 1 GHz entwickelt wurden. Alle für die Funkdatenübertragung erforderlichen Komponenten sind jeweils in einem kompakten Gehäuse untergebracht. Die HF-Kanäle sind festgelegt, der Anwender kann aber unter 4 voreingestellten Kanälen wählen. Der Empfänger mit doppelter Überlagerung ist mit einem SAW-Filter ausgestattet. Dadurch wird eine hohe Empfindlichkeit sowie sehr gute Selektivität und damit eine stabile Kommunikation über große Distanzen gewährleistet. Kundenspezifische Frequenzen sind auf Anfrage möglich.

Eigenschaften

  • Ausgangsleistung 5 mW (869 MHz), 1 mW (915 MHz)
  • Breiter Betriebstemperaturbereich (-20 bis +65°C)
  • 4 voreingestellte Kanäle
  • PLL-gesteuerter VCO, Datenrate 100 bis 4800 bps FSK
  • Kompakter Sender 22 x 12 x 6 mm
  • Doppelsuperhet-Empfänger
  • Empfindlichkeit -116 dBm (869 MHz), -111 dBm (915 MHz)
  • Empfängerkategorie 1 1,5 (869 MHz)
  • RED (EN 300 220) – 869 MHz

Anwendungen

  • Fernsteuerungen
  • Sicherheits- und Warneinrichtungen
  • Telemetrie- und Überwachungssysteme
  • Ortungssysteme

Ähnliche Produkte

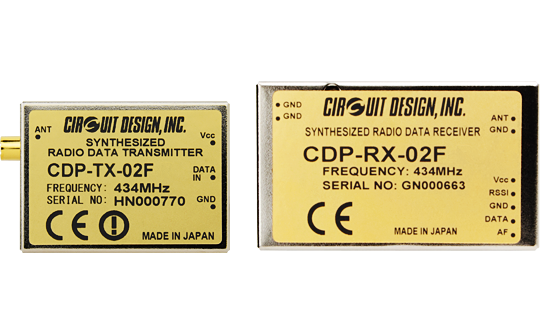

CDP-TX-02F, CDP-RX-02F

Multikanal-Sender und -Empfänger (128 Kanäle)

Spezifikation

CDP-TX-05M-R, CDP-RX-05M-R 869 MHz

Allgemein

Parameter Spezifikation Bemerkungen
Version 869 MHz A 869 MHz B
Zutreffende Norm RED-konform (EN 300 220)
Übertragungsart unidirektional
Emissionsklasse F1D FSK schmal
Frequenzaufbereitung PLL Synthesizer mit Quarzreferenz
Kanäle 4
Frequenz 869,7500 MHz
868,3000 MHz
869,8000 MHz
869,9250 MHz		 869,6625 MHz
869,2125 MHz
869,2750 MHz
869,3625 MHz
Datenrate 100 bis 4800 bps
Pulsbreite Min. 208 µs / Max. 20 ms
Betriebstemperaturbereich -20 bis +65°C

Sender

Parameter Spezifikation Bemerkungen
Sendertyp Quarzstabilisierter PLL-Oszillator
HF-Ausgangsleistung 5 mW
Ein-/Ausgänge Digital L = GND, H = Vcc
Hub +/-3,0 kHz PN9 4800 bps
Nebenaussendungen < -54 dBm (< 862 MHz)
< -36 dBm (< 862 bis 1000 MHz)
< -30 dBm (> 1000 MHz)
Nachbarkanalleistung < -37 dBm
Versorgungsspannung 2,2 bis 5,5 V
Betriebsstrom 16,5 mA
Ein-/Ausgänge RF out, Gnd, Vcc, Data In, (JP1 / JP2)
Abmessungen 22 x 12 x 6 mm
Gewicht 3 g

Empfänger

Parameter Spezifikation Bemerkungen
Empfängertyp Doppelsuperhet
Receiverkategorie 1,5
Empfindlichkeit -116 dBm 12dB SINAD
Nachbarkanalselektivität 60 dB
Nebenaussendungen < -60 dBm
Daten-Ausgangspegel (DO) Digital L = GND, H = Vcc
Versorgungsspannung 3 bis 14 V DC
Betriebsstrom 28 mA 3 V
Ein-/Ausgänge Ant, Gnd, Vcc, Data out, AF out, RSSI out, Power Control JP1 und JP2
Abmessungen 36 x 26 x 8 mm
Gewicht 13 g

CDP-TX-05M-R, CDP-RX-05M-R 915 MHz

Allgemein

Parameter Specification Bemerkungen
Übertragungsart unidirektional
Emissionsklasse F1D FSK schmal
Frequenzaufbereitung PLL Synthesizer mit Quarzreferenz
Kanäle 4
Frequenz 914,500 MHz
914,700 MHz
914,750 MHz
914,825 MHz
Datenrate 100 bis 4800 bps
Pulsbreite Min. 208 µs / Max. 20 ms
Betriebstemperaturbereich -20 bis +65ºC

Sender

Parameter Spezifikation Bemerkungen
Sendertyp Quarzstabilisierter PLL-Oszillator
HF-Ausgangsleistung 1 mW
Eingangspegel am digitalen Eingang (DI) Digital L = GND, H = Vcc
Hub +/-3,0 kHz PN9 4800 bps
Nebenaussendungen < -50 dBm (< 862 MHz)
< -50 dBm (862 bis 1000 MHz)
< -46 dBm (> 1000 MHz)
Nachbarkanalleistung < -37 dBm
Versorgungsspannung 2,2 bis 5,5 V
Betriebsstrom 14 mA
Ein-/Ausgänge RF out, Gnd, Vcc, Data In, (JP1 / JP2)
Abmessungen 22 x 12 x 6 mm
Gewicht 3 g

Empfänger

Parameter Spezifikation Bemerkungen
Empfängertyp Doppelsuperhet
Empfindlichkeit -111 dBm BER < 0,1%
Nachbarkanalselektivität 60 dB
Nebenaussendungen < -56 dBm
Daten-Ausgangspegel (DO) Digital L = GND, H = Vcc
Versorgungsspannung 3,0 bis 14 V DC
Betriebsstrom 28 mA 3 V
Ein-/Ausgänge Ant, Gnd, Vcc, Data out, AF out, RSSI out, Power Control JP1 und JP2
Abmessungen 36 x 26 x 8 mm
Gewicht 13 g

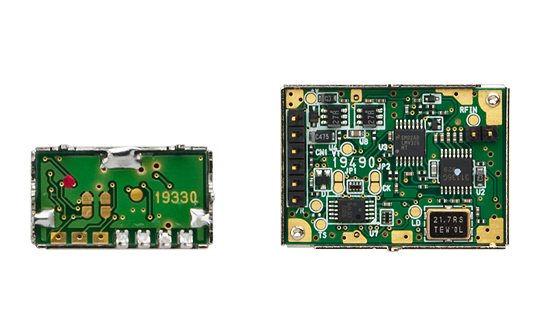

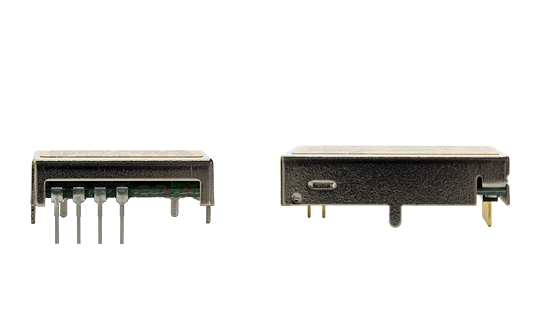

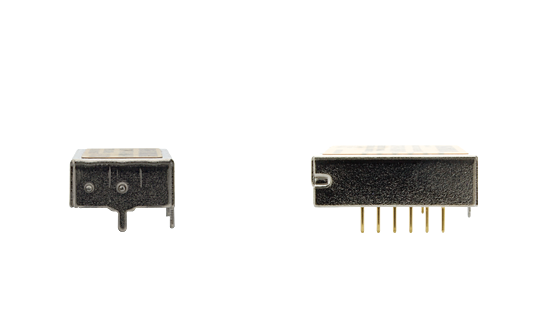

Außenansicht

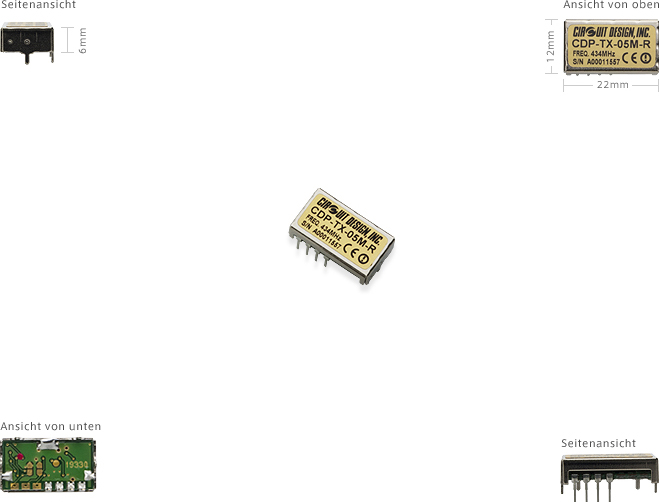

CDP-TX-05M-R

CDP-RX-05M-R

Datenblatt

Version 1.5 (869, 915 MHz)

Handbuch

Version 4.2 (869 MHz)
Version 1.2 (915 MHz)

Zertifizierungen

Konformitätserklärung für CE (CDP-TX-05M-R 869 MHz , CDP-RX-05M-R 869 MHz)

Änderungsmitteilungen (PCN)

PCN2105004 (Nov. 2021)

Produktabkündigung (PDN)

PDN2112001 (Dez. 2021)
PDN2112002 (Dez. 2021)
PDN2112003 (Dez. 2021)

Applikationshinweise

FCC-Konformität der Module CDP-TX-05M-R und CDP-RX-05M-R 915 MHz

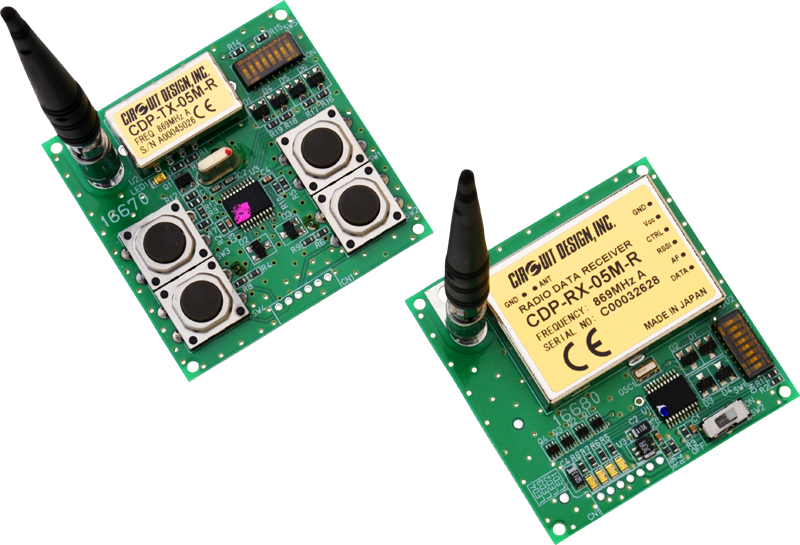

Testplatinen: TB-CDP-TX-04S, TB-CDP-RX-03AS

Mit den Testplatinen sparen Sie Zeit und Aufwand bei der Evaluierung von CDP-TX-05M-R und CDP-RX-05M-R. Die Kommunikationsreichweite kann ganz einfach über die LEDs auf der Decoderplatine TB-CDP-RX-03AS getestet werden.
TB-CDP-TX-04S und TB-CDP-RX-03AS werden ohne die Module CDP-TX-05M-R und CDP-RX-05M-R geliefert. Bitte bestellen Sie diese bei Bedarf separat. Die Testboards können nicht für CDP-TX-05MP-R verwendet werden.

Eigenschaften

  • 4 Tasten und Ausgangs-LEDs
  • 8-Bit ID DIP-Schalter

Außenansicht

TB-CDP-TX-04S

Antenne x 1, Schraube (2,6 x 8 mm) x 1, Beilagscheibe x 1

TB-CDP-RX-03AS

Antenne x 1, Schraube (2,6 x 8 mm) x 1, Beilagscheibe x 1
