STD-504 ist ein 2,4 GHz Transceiver in einem kleinen, kompakten, für Industrieapplikationen entwickelten abgeschirmten Gehäuse. Der Transceiver arbeitet mit DSSS-Modulation (Direct Sequence Spread Spectrum) und ist mit True-Diversity Schaltungen ausgestattet. Zuverlässige Kommunikation ist dadurch auch im stark frequentierten 2,4 GHz Band gewährleistet.
STD-504 erfüllt die Normen EN300 328 (EU), FCC Part 15.247 (USA), IC RSS-210 (Canadian) und STD-T66 (Japan). Damit ist das Modul international einsetzbar.
Niedriger Stromverbrauch und Batteriebetrieb machen STD-504 ideal für Applikationen, bei denen es auf große Reichweite und Zuverlässigkeit ankommt.
Durch das transparente Daten-Interface des Transceivers können Anwender bei der Kommunikation ihre eigenen Protokolle verwenden. Über eine UART-Schnittstelle kann das Module mit dedizierten Befehlen ganz einfach konfiguriert werden.
Eigenschaften
- CE-, FCC, IC- und ARIB-zertifiziert
- DSSS-Modulation (Direct Sequence Spread Spectrum)
- Optionale Kanalumschaltung per CHC-Pin
- True-Diversity-Empfänger (zwei eingebaute Empfänger-Schaltungen)
- Sender-Diversity
- Konfiguration mit dedizierten Befehlen
- Kommunikation über ein transparentes Interface
- Niedriger Stromverbrauch
- 75 Kanäle
- Reichweite : 300 m bei freier Sicht
- Integrierter Temperatursensor
Anwendungen
- Industriefernsteuerungen
- Telemetriesysteme
Spezifikation
Allgemein
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| Zutreffende Normen | EN 300 328 FCC part 15.247 ARIB STD-T66 IC RSS-210 |
|
| Übertragungsart | Simplex | |
| Übertragungsverfahren | Direct Sequence Spread Spectrum | |
| Emissionsklasse | F1D | FSK |
| Frequenzbereich | 2402,5 bis 2476,5 MHz | |
| Kanalabstand | 1 MHz | |
| Bitrate | 19,2 kbps | |
| HF-Chiprate | 288 kcps | |
| HF-Anschlüsse | MHF x 2 | |
| Spreizcode | 15 Chips | M-Sequenz ( 111101010001100 ) |
| Betriebstemperaturbereich | -30 bis +70°C | keine Kondensation |
| Versorgungsspannung | 3,3 bis 5,0 V DC | absolute Höchstspannung 5,5 V |
| Stromverbrauch | 55 mA typ. (TX) 60 mA typ. (RX) |
|
| Abmessungen | 40 x 29 x 5,5 mm | |
| Gewicht | 10 g |
Sender
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| HF-Ausgangsleistung | < 10 mW | e.i.r.p. |
| Dateneingang | Digital L = GND, H = Vref |
Empfänger
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| HF-Eingangspegel | < -13 dBm | |
| Empfängerempfindlichkeit | -93 dBm | 19,2 kbps BER 0,1% |
| Datenausgang | Digital L = GND, H = Vref |
Schnittstelle
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| HF-Datenschnittstelle | ||
| Port | DO / DI / CLK | |
| Datenrate | 19,2 kbps | Sync: CLK-Anschluss |
| Befehlsschnittstelle | ||
| Port | TXD / RXD | |
| Schnittstelle | UART-Kommunikation (RS232C-Format) | |
| Übertragungsart | asynchron | |
| UART-Bitrate | 19,2 k / 3,4 k / 57,6 kbps | |
| Flusskontrolle | keine | |
| Andere Parameter | Datenlänge: 8 Bits, Parität (keine), 2 Stoppbits |

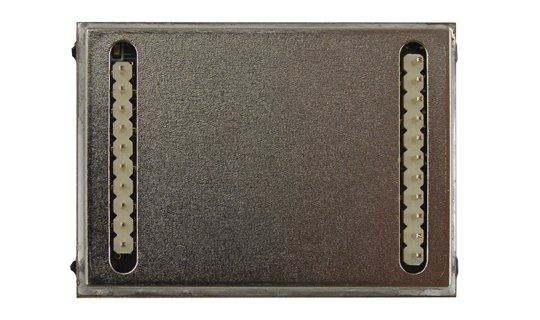

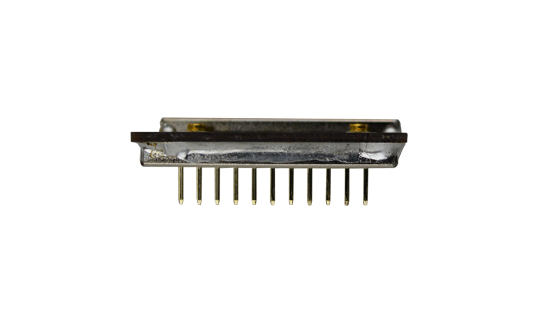

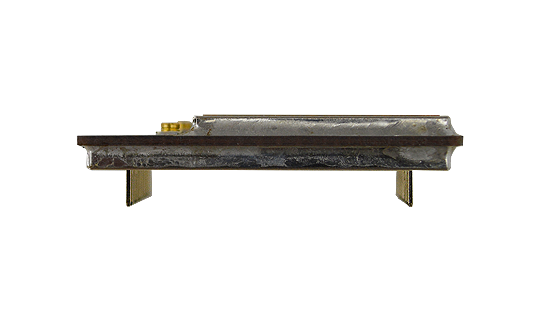

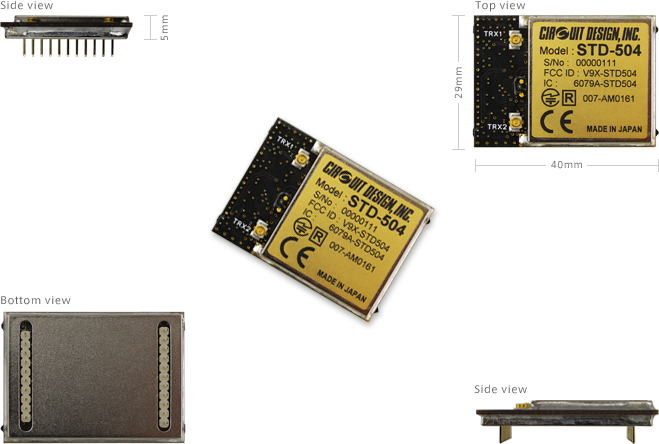

Außenansicht
Handbuch
| Version 1.0 |  |
|---|
3D CAD (STEP) Datei
| Die STEP-Datei von STD-504 per E-Mail erhalten (Sie werden auf die englische Seite weitergeleitet) | Hier klicken |
|---|
Zertifizierungen
| DoC for CE (STD-504) | |
|---|---|
| FCC (STD-504) | |
| ISED (STD-504) | |
Ergänzende Informationen
| Verwendung des TB-STD503 mit dem STD-504-Modul | |
|---|
Testplatinen: TB-STD503
Mit der Testplatine TB-STD503 für STD-502 und STD-503 können Sie auch STD-504 evaluieren und die Reichweite sowie die Übertragung von Datenpaketen und Schaltsignalen testen.
Bitte beachten Sie den ergänzenden Hinweis, wenn Sie die Testplatine mit dem STD-504 verwenden.
Durch die integrierten LEDs, Kanal- und ID-Codierschalter und Tasten lassen sich Schaltsignal- und Pakettests mit Paketfehleranzeige leicht durchführen.
Außerdem kann die TB-STD503 durch Betätigen des integrierten Drehschalters vorprogrammierte Frequency-Hopping-Sequenzen durchführen.
Die Platine wird ohne die Module STD-503 / STD-502-R / STD-504 geliefert. Bitte bestellen Sie diese bei Bedarf separat dazu.
Eigenschaften
- 4 Tasten und Ausgangs-LEDs
- Kanal- und ID-Codierschalter
- Externe Eingangs-/Ausgangspins
- Empfangsantennen-LED der Pakettestfunktion
- Pakettestfunktion
- Einstellung der Übertragungsart (unidirektional/bidirektional)
- 16 voreingestellte Frequency-Hopping-Sequenzen (nur für STD-503)
- Verwendbar mit den Modulen STD-502, STD-503 und STD-504.
