Bei CDP-TX-02F und CDP-RX-02F werden die Frequenzen über 7-Bit-Schalter eingestellt.
Die Module sind für diverse Applikationen geeignet, zum Beispiel für drahtlose Datenübertragung, Fernsteuerung, Telemetrie oder Sicherheitssysteme. Sie sind einfach zu handhaben und in Systeme zu integrieren.
CDP-TX-02F und CDP-RX-02F sind mit einem PLL-Synthesizer ausgestattet, der durch einen Mikrocontroller angesteuert wird. Im nutzbaren Frequenzbereich stehen 128 Kanäle zur Verfügung. Die kompakte Bauweise, die niedrige Betriebsspannung und die Frequenzwahlmöglichkeit machen die Module ideal für diverse Applikationen. Dabei sind Störunterdrückung und Reichweite weitaus besser als bei ähnlichen HF-Modulen, deren Frequenzerzeugung mit einem breitbandigen SAW-Bauteil als Resonator arbeitet.
Der Empfänger CDP-RX-02F bietet ausgezeichnete Blocking-Eigenschaften und eine hervorragende Nachbarkanalselektivität.
Eigenschaften
- Ausgangsleistung 10 mW/1 mW umschaltbar
- Breiter Betriebstemperaturbereich (–20 bis +60°C)
- 128 voreingestellte Kanäle im 434 MHz Band (12,5 kHz Schritte)
- Schmalband FM 25 kHz Kanalabstand
- PLL-gesteuerter VCO, Datenrate 300 bis 4800 bps
- -120 dBm Empfängerempfindlichkeit, 600 m Reichweite
- Receiverkategorie 1,5
- RED-konform (EN 300 220)
Anwendungen
- Industriefernsteuerung
- Fabrikautomation M2M
- Sicherheitssysteme
- Warneinrichtungen
- Telemetriesysteme
Ähnliche Produkte
Spezifikation
Allgemein
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| Zutreffende Norm | RED-konform (EN 300 220) UK Radio Equipment Regulations 2017 |
|
| Kommunikationsart | Unidirektional | |
| Emissionsklasse | F1D | FSK schmal |
| Oszillationssystem | PLL-gesteuerter VCO | |
| Frequenzbereich | 433,1875 MHz bis 434,7750 MHz | |
| HF-Kanäle | 128 | 12,5 kHz Schritte |
| Kanalabstand | 25 kHz | |
| Datenrate | 300 bis 4800bps | |
| Pulsbreite | Min. 208 µs / Max. 20 ms | |
| Betriebstemperaturbereich | -20 bis +60°C | keine Kondensation |
Sender
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| Sendertyp | PLL-Synthesizer | |
| Oszillationssystem | 10 mW / 1 mW | |
| Dateneingang | Digital L = GND, H = 3,0 V bis Vcc | |
| Hub | +/-2,1 kHz | PN9 4800 bps |
| Nebenaussendungen | < -54 dBm (47 – 74 MHz, 87,5 – 118 MHz, 174 – 230 MHz, 470-862 MHz) < -36 dBm (Andere Frequenzen < 1000 MHz) < -30 dBm (Frequenzen > 1000 MHz) |
|
| Nachbarkanalleistung | < -37 dBm | |
| Versorgungsspannung | 3,0 bis 12V DC | |
| Betriebsstrom | 43 mA (typ) 33 mA (typ) |
3 V/10 mW 3 V/1 mW |
| Abmessungen | 36 x 26 x 10 mm | |
| Gewicht | 14 g | ohne Antenne |
Empfänger
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| Empfängertyp | Doppelsuperhet PLL-Synthesizer | |
| Receiverkategorie | 1,5 | |
| Empfindlichkeit | -120 dBm typ. (12 dB SINAD) -120 dBm typ. (BER 1%) |
|
| Nachbarkanalselektivität | -50 dBm | +/-25 kHz |
| Blocking | -25 dBm | +/-2 MHz |
| -20 dBm | +/-10 MHz, 5% von der Mittenfrequenz | |
| Nachbarkanalselektivität | < -60 dBm (< 1000 MHz) < -50 dBm (> 1000 MHz) |
|
| Datenausgang | Digital (L = GND H = Vcc) | |
| Versorgungsspannung | 3,0 bis 12V DC | |
| Betriebsstrom | 30 mA typ. 33 mA typ. |
bei 3V bei 12V |
| Abmessungen | 50 x 30 x 9mm | ohne Überstände |
| Gewicht | 20 g |
*Spezifikation der Vorgängerversion (S/N C000xxxx) siehe Handbuch
Änderungen vorbehalten

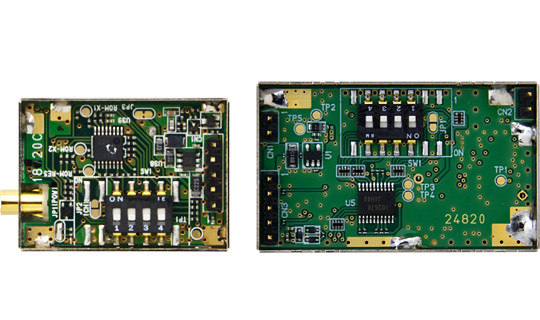

Außenansicht

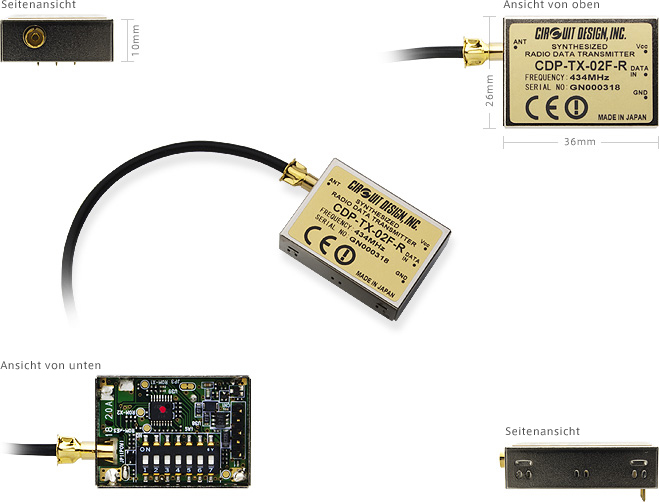

CDP-TX-02F
* inkl. Antenne ANT-LEA-01-R

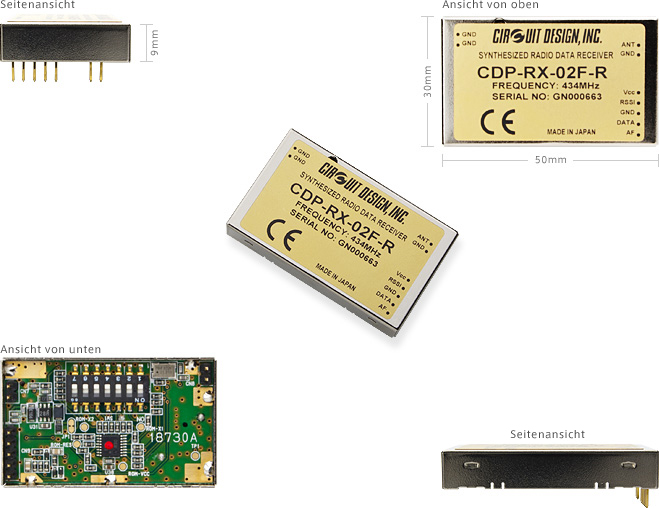

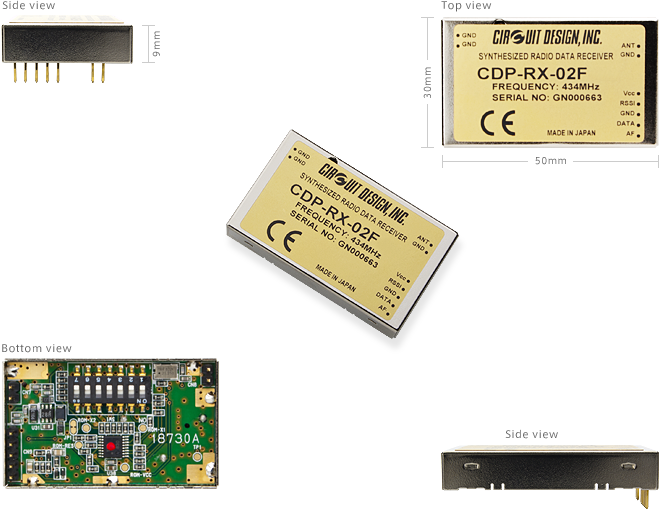

CDP-RX-02F
Handbuch
| Version 1.1 (CDP-TX-02F 434 MHz) |  |
|---|---|
| Version 1.0 (CDP-RX-02F 434 MHz) (S/N C0000001~C0000700) |
|
| Version 2.0 (CDP-RX-02F 434 MHz) (S/N C0000701~) |
|
Applikationshinweise
| Entwicklungshandbuch für HF-Sender und –Empfänger | |
|---|---|
| Hinweise zur Funkmodulsteuerung per CPU | |
Zertifizierungen
Änderungsmitteilungen
| PCN2391001 (Okt. 2023) | |
|---|---|
| PCN2302017 (Jan. 2023) | |
| PCN2102016 (Nov. 2021) | |
Testplatinen: ECB-03, DCB-03
Mit den Testplatinen ECB-03 (Encoder-Board) und DCB-03 (Decoder-Board) sparen Sie Zeit und Aufwand bei der Evaluierung der Module CDP-TX-02F und CDP-RX-02F. Die Kommunikationsreichweite lässt sich ganz einfach mittels der LEDs auf dem Encoder-Board testen.
ECB-03 und DCB-03 enthalten nicht die Module CDP-TX-02F bzw. CDP-RX-02F. Bitte bestellen Sie diese bei Bedarf dazu.
Features Status-Übertragung
- TX-Board: 8 Eingänge (Optokoppler) & RX-Board: 8 Ausgänge (Photo-MOS-Relais)
- Manuelle und automatische Kanalansteuerung
- Verschiedene Übertragungsarten (Testmodus, Dauermodus, Trigger-Modus)
- Lern- und Kopplungsmodus (TX 1 : RX N or TX N : RX 1)
- 8 Überwachungs-LEDs auf der Empfängerplatine
- Datenpakete mit CRC16-Prüfsumme
- Fail Safe Modus mit max. Fehleranzahl
- Kalibriert auf -116 dBm für automatische Kanalansteuerung
Features Entwicklungsset
- Vollständig programmierbarer Atmel® ATMEGA324P über ISP-Port
- 32 KB interner Flash und 2 KB EEPROM für Originalsoftware
- 2 UART-Ports für CDP-02 und Debugging/Datenübertragung und -empfang
- 3 DIP-Schalter für Konfiguration
- Vollständig dokumentierter Quellcode für Status-Übertragung
Eigenschaften
- 4 Tasten und Ausgangs-LEDs
- Encoder und Decoder IC MSM6305 mit 1024 Adresscodes, die vom Anwender selektiert werden können
Außenansicht
ECB-03
* inkl. Antenne ANT-LEA-01-R
DCB-03
Zubehör
ANT-01-R
Antenne mit Verlängerungskabel für den Empfänger
- CDP-RX-02F – SJ050011, SJ060011 erforderlich
ANT-400-SFW-N
Schwenkbare Außenantenne
- CDP-TX-02F – CBL-SMA-02F-R erforderlich
- CDP-RX-02F- auf der Leiterplatte montierte SMA-Buchse erforderlich
ANT-400-R
Wasserfeste Antenne mit SMA-Anschluss
- CDP-TX-02F – CBL-SMA-05-R erforderlich
- CDP-RX-02F – auf der Leiterplatte montierte SMA-Buchse und CBL-SMA-SMA-50 erforderlich
SJ050011, SJ060011
- CDP-RX-02F – Diese Buchsen sind kompatibel mit dem Stecker SP060022 für die Leiterplattenmontage. Die entsprechenden Artikelnummern sind unten aufgeführt.
