Das kompakte UHF-FM-Schmalband-Funkmodul STD-602-429 eignet sich für industrielle Fernsteuer- und Telemetrieanwendungen im 429-MHz-Band. Dieses Modul, das für den Einsatz in Japan bestimmt ist, besitzt bereits die Typenzulassung (Giteki-Zeichen). Das bedeutet, es ist keine Funklizenz oder Registrierung erforderlich. STD-602-429 verfügt über eine einfache serielle Schnittstelle und ermöglicht dem Entwickler, ein eigenes Funkprotokoll zu verwenden. HF-Sendeleistung, Datenrate und Kanal lassen sich über spezielle serielle Befehle einstellen.
Wie in Japan vorgeschrieben, ist auch die Carrier-Sensing-Funktion (Trägererkennung) integriert und wird automatisch ausgeführt.
Bitte beachten Sie: Es können nur Antennen verwendet werden, die für STD-602-429 429 MHz registriert sind. Die Antennenliste finden Sie hier.
Eigenschaften
- ARIB STD-T67-konform
- Besitzt die Typenzulassung (Giteki-Zeichen)
- 429-MHz-Band
- Klein (36 x 26 x 6.1 mm)
- Geringer Stromverbrauch
– 27 mA (TX 10 mW / 3 V)
– 17 mA (RX) - Transparente Schnittstelle für Datenein- und -ausgang
- Befehlssteuerungsschnittstelle
Anwendungen
- Industriefernsteuersystem
- Telemetriesysteme
- Überwachungssystem
Spezifikation
STD-602-429 429 MHz
Allgemein
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| Zutreffende Normen | ARIB STD-T67 | Besitzt die Typenzulassung (Giteki-Zeichen) |
| Übertragungsart | Simplex, Halbduplex | |
| Emissionsklasse | F1D | FSK schmal |
| Frequenz | 429,246875 to 429,915625 MHz | |
| Kanäle | 40 79 96 |
4,800 bps 2,400 bps (TX 5, 10 mW) 2,400 bps (TX 1 mW) |
| Kanalabstand | 12.5 kHz 6.25 kHz |
4,800 bps 2,400 bps |
| Datenrate | 4800 / 2400 bps | |
| Versorgungsspannung | 3,0 bis 5,0 V | |
| Stromaufnahme | 27 mA typ. (TX 10 mW) 17 mA typ. (RX) |
|
| Max. Betriebstemperaturbereich | -20°C bis +65°C | |
| Abmessungen | 36 x 26 x 6,1 mm | |
| Gewicht | 13 g |
Sender
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| Übertragungsleistung | 10 / 5 / 1 mW | 50 Ω leitungsgebunden |
| Abweichung | +/-2.4 kHz +/-1.2 kHz |
PN9 4,800 bps PN9 2,400 bps |
| Nebenaussendungen | < -27 dBm | |
| Nachbarkanalleistung | > 40 dBc | PN9 2,400 / 4,800 bps |
Empfänger
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| Empfängertyp | Einfachsuperhet | |
| Max. Eingangspegel | 10 dBm | |
| Empfängerempfindlichkeit | -114 dBm (4,800 bps) | BER 1% |
| Nachbarkanalselektivität | 50 dB (4,800 bps) | +/-12.5 kHz |
| Blocking | 75 dB | +/-1 MHz |
| Nebenaussendungen | < -54 dBm |
Schnittstelle
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| Datenschnittstelle (DI / DO) |
L=GND H=VCC, asynchron | Transparent |
| Befehlsschnittstelle (TXD / RXD) |
UART 19200 bps 8 Bits, keine Parität, 1 Stoppbit |
*Änderungen vorbehalten.

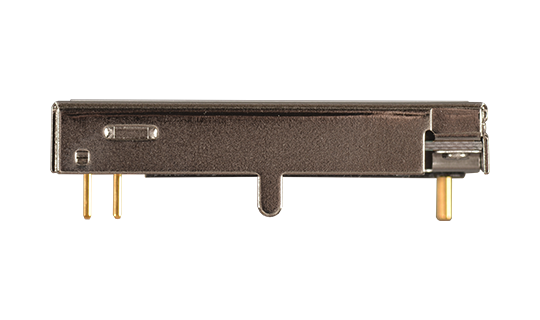

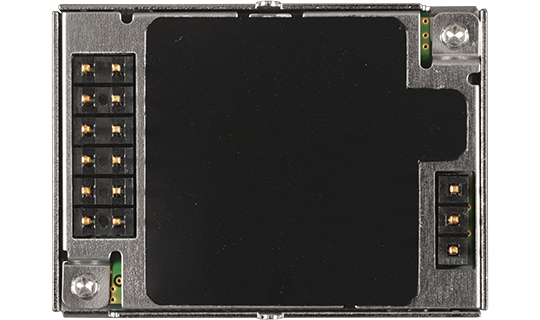

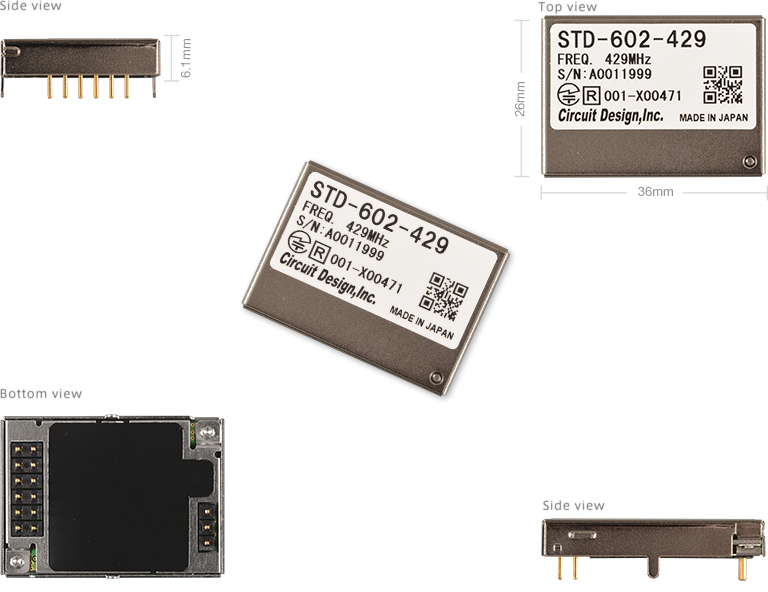

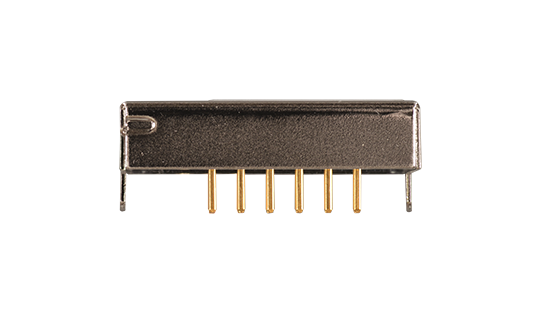

Außenansicht
Handbuch
| Version 1.0 (STD-602-429 429 MHz) |  |
|---|
Applikationshinweise
| Liste zulässiger Antennen für das Modul STD-602-429 429 MHz |
|
|---|
Zubehör

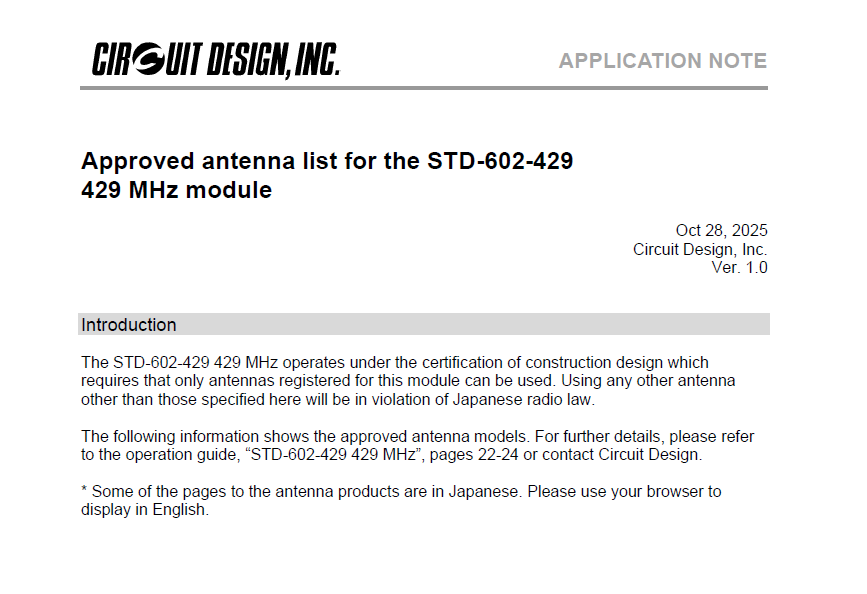

Liste zulässiger Antennen für das Modul STD-602-429 429 MHz
Hier finden Sie eine Liste aller Antennen, die für die Verwendung mit dem Funkmodul STD-602-429 429 MHz registriert sind.
